三角掛籃的構造

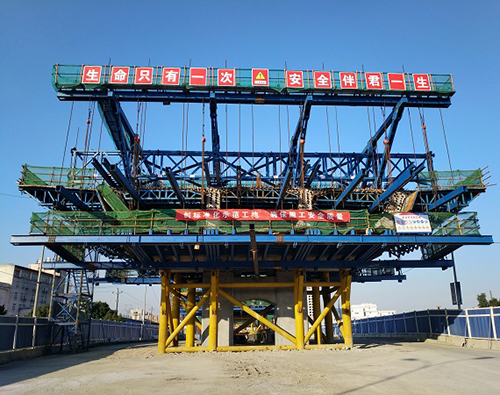

三角掛籃由 ①主桁架系統、②走行系統、③錨固系統、④吊掛系統、⑤工作平臺系統、⑥模板系統六大部分組成。

①主桁架系統：掛籃租賃主要由三角形主桁架及前上橫梁組成，其桿件均為型鋼焊接而成。

②走行系統：主要由導鏈、走行軌道、內模及外模走行梁、前滑座、后鉤座等組成。

③錨固系統：分為主桁架的錨固和平臺系統的錨固兩部分，主桁架用φ32精扎螺紋鋼筋錨固在箱梁上。平臺系統前端通過精軋螺紋吊桿和吊帶錨固在前上橫梁上。

④吊掛系統：主要由精軋螺紋吊桿、吊帶、小型分配梁、調節千斤頂?shù)冉M成。用以支撐平臺系統，將其荷載傳遞給主承重系統，掛籃租賃并通過操作千斤頂調節吊桿螺帽，以調節平臺標高。

⑤工作平臺系統：主要由前下橫梁、后下橫梁、底?；艿冉M成。

⑥模板系統：掛籃租賃由內模、側模、底模組成。
